一、概述：

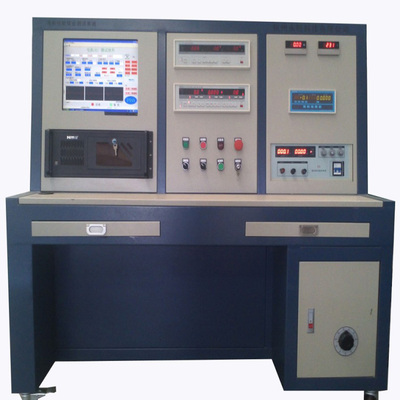

電機出廠自動測試系統，能夠在線自動完成對電機整機要求的檢驗測試，可廣泛適用于各類交流電機（單相、三相、異步、同步），家用電器電機，直流電機，步進電機，微型馬達等產品。
二、產品特點說明：
1、 分別一次檢測，速度快，效率高
2、 所有測試參數自動判斷合格與否，軟件可以設置上限限報警值。
3、 所有測試參數自動記錄、保存與打印。
4、 可以增加產品掃描槍查詢功能實現對測試產品的查詢。
5、 可以實現手動/自動測試，實現人機對話，用于流水線快速測試場合。
6、 智能測試軟件一次設置，**保存，任意調用無需更改參數。
三、功能：
1、安全測試：耐壓、絕緣、匝間測試
2、電阻測試：繞線電阻
3、功率測試：測試空載電壓、電流、空載功率、功率因數、頻率
四、擴充功能：
LCR測量、支持RS232、查詢軟件
五、主要特點：
1、開放的系統架構：
采用開放式系統架構，軟件及硬件可根據客戶的需要進行自由擴充，即使在產品交付后仍有預留空間和接口增加功能，便于使用者產品轉型或規格調整，使客戶一次投入，長期受益。
2、精密的儀器系統：
與同類產品采用強電柜模式不同，測量測試儀器組成，所有測試信號均由儀器自行產生，自動測量，測試精度高、速度快，根除電網波動對測試結果影響，使測試結論更準確、穩定、可信賴。
3、高效的測試速度：
采用專為系統*化的高速并行串口技術，流水線測試技術，測試速度達到**。配合雙工位或多工位線控操作裝置，更可提高生產線效率。（客戶要求五工位）
4、便捷的線控操作：
全數字化操作界面，液晶顯示，智能化界面，幫助系統，大大降低對儀器操作者的專業素質要求，使操作更為簡單、快捷。
六、測試項目：
項目 | 檢驗?zāi)康?/div> | 檢驗方法 | 系統測試特點 |
電氣強度 | 檢查相殼與繞組是否絕緣不良或短路 | 線圈繞組與外殼、線圈相間施加一定時間的工頻高壓 | 滿足國標標準 電壓穩壓輸出 電流精密測量 |
絕緣電阻 | 檢查繞組對外殼有無嚴重漏電或短路 | 線圈繞組與外殼間施加一定時間的直流高壓 | 滿足國標標準 電壓穩壓輸出 電流精密測量 |
匝間絕緣 | 檢查繞組匝間、相間是否絕緣不良或短路 | 線圈兩端施加一定幅值、波形的沖擊電壓 | 適應多種繞組 高頻率采樣 沖擊容量大 |
相間電阻 | 檢查繞組是否斷線、圈數超差、嚴重短路 | 測量繞組直流電阻值 | 快速平衡技術 沖擊保護技術 |
空載功率測試 堵轉電流測試 | 檢測電機出廠功率是否有電流過大或機械故障 通過電流模塊采集瞬間點電流值 | 給電機通額定工作電壓使電機能運轉 無需機械堵轉，只要電機空載啟動即可測試電機啟動電流和堵轉電流 | 單三相功率測試 精密互感器 高速電流采集模塊 高精度數據處理 |
七、技術參數：
名稱型號 | 電機出廠自動測試系統（五工位） |
測試項目 | 電氣強度 | 電壓范圍：0.10～5.00kVAC / 100W 泄漏電流：0.10～2.00/20.00/100.0mA 精度： ±5% |
絕緣電阻 | 測量范圍：5～2000MΩ(電壓DC：500/1000V） 精度： ±5% |
匝間絕緣 | 測試電壓：0.30～5.00kV 精度： ±5% 采集頻率：5k～40MHz 沖擊能量：250/500mJ |
繞組電阻 | 測量范圍：0.1mΩ～10.00kΩ 精度： ±0.2% |
空載功率測試 啟動、堵轉電流測試 | 電壓范圍：10-600VAC 電流：5A/20A/50A/100A (0.01-100A) 精度 ±5% |
附件/工裝 | 測試線/測試夾（五套） |
控制單元 | 控制主機 | 華南工控機 |
顯示方式 | 液晶顯示器 |
輸入設備 | 鍵盤、鼠標 |
八、系統配置詳細清單
1、電機出廠系統控制柜（含控制模塊及元器件）
2、智能耐壓測速模塊
3、智能絕緣測試模塊
4、直流微電阻測試模塊
5、匝間高壓沖擊模塊
6、電參數測量模塊
7、大功率強電柜（電流分檔5A/20A/50A/100A/300A/500A/1000A ）
8、華南工控主機（含鍵盤、鼠標）
9、液晶顯示器
10、高速采集卡
11、通訊線、信號線、電源線
12、數字電壓表頭
13、可編程控制器PLC
14、說明書、合格證、保修卡
15、測試軟件及刻錄光盤
16、掃描槍及查詢軟件（選配）
九、售后服務：
1、該合同設備的免費保修期為：12個月；上述免費保修期均自乙方實際調試合格能正常使用之日起計算。
2、免費保修期滿后，設備可享受終身有償?shù)木S修校準服務，費用由乙方承擔。
3、因人為操作不當或因火災等其它不可抗拒因素所造成的設備損壞不在保修
范圍之內。
