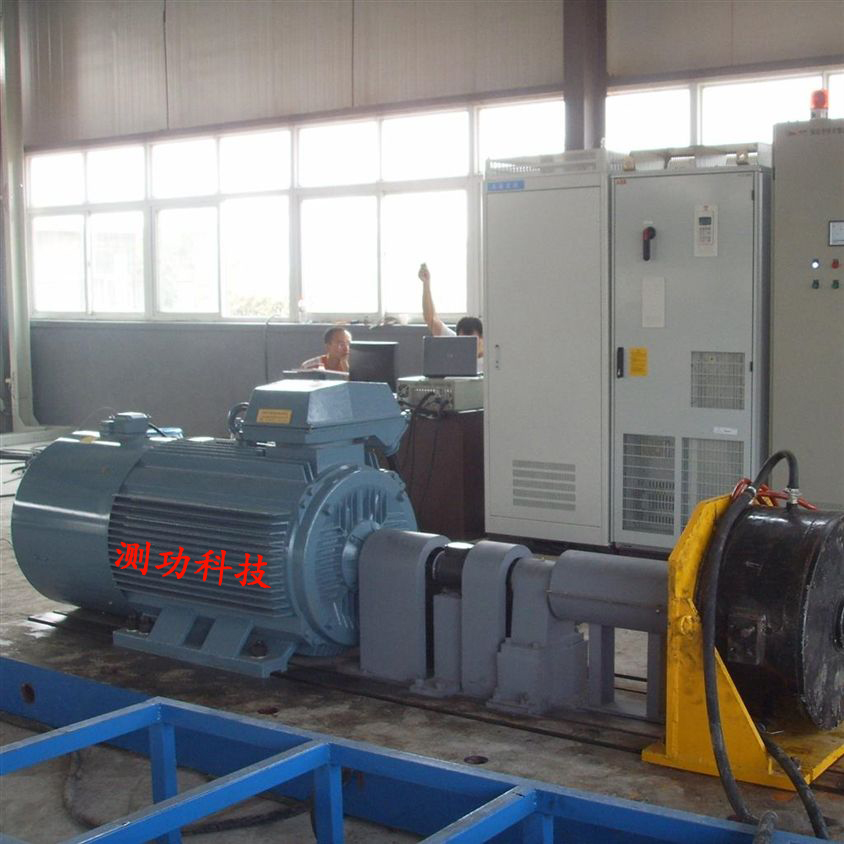

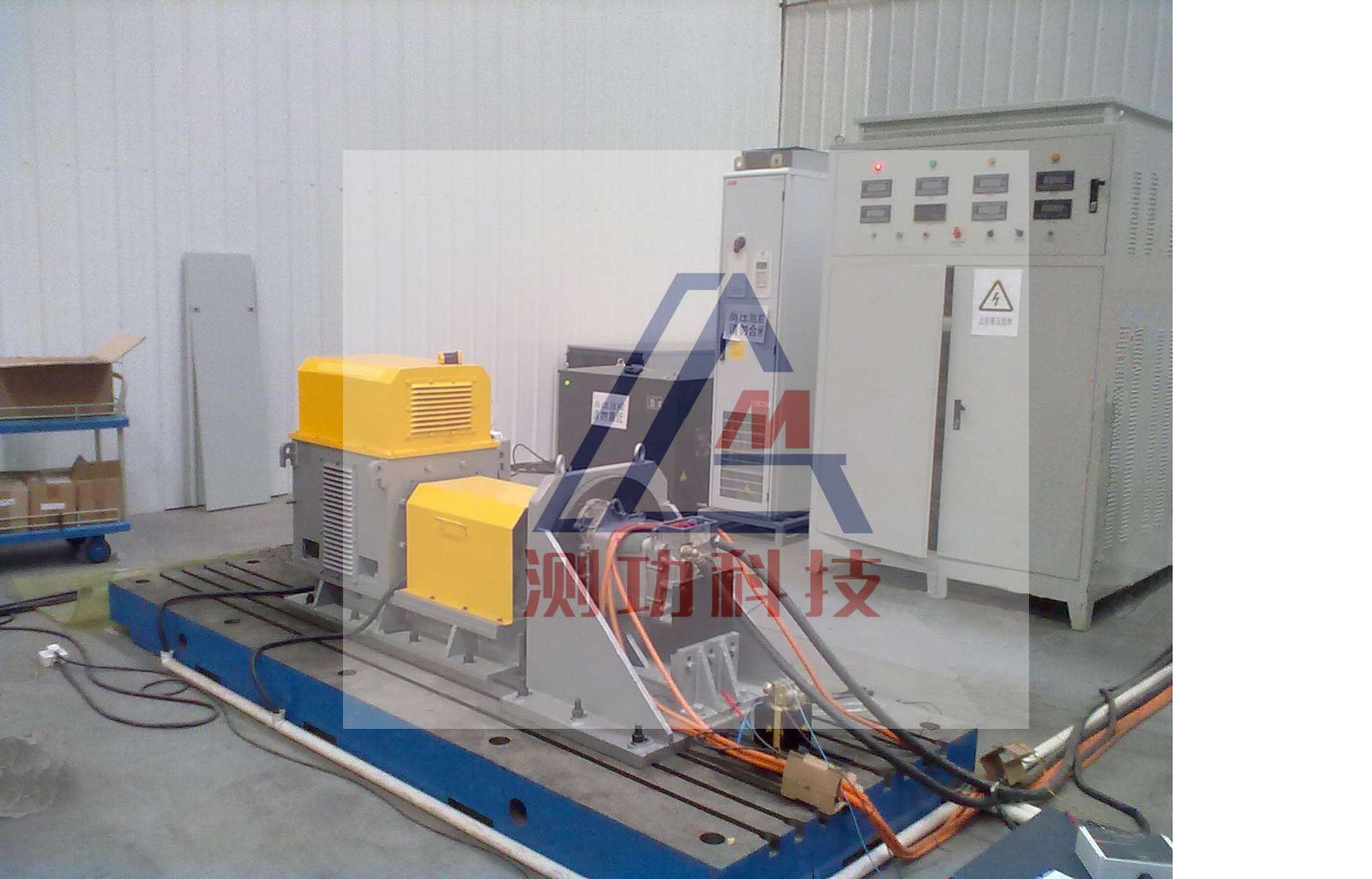

永磁同步電機試驗系統
1.1.1. 簡介
與傳統的電勵磁同步電機相比，永磁同步電機，特別是稀土永磁同步電機具有損耗少、效率高、節電效果明顯的*點。又因無需勵磁電流，沒有勵磁損耗，提高了電動機的效率和功率密度。針對永磁同步電機的特點，在網絡化測控系統的平臺上開發建設永磁同步電機試驗系統，它具有測試精度高、控制簡單、自動化程度高、調速方便、調速范圍廣、低速性能好等特點，上位機自動設置轉速、扭矩，可自動繪制各類特性曲線，廣泛用于普通永磁同步電動機、變頻高速永磁同步電動機。
1.1.2. 設計依據
GB/T 22669-2008三相永磁同步電動機試驗方法
GB 755-2008 旋轉電機定額和性能
GB/T 1029-2005 三相同步電機試驗方法
GB/T 1032-2005 三相異步電動機試驗方法
GB 10068-2008 軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值
GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值
GB/T 13958-2008 無直流勵磁繞組同步電動機試驗方法
IEC 60034-2-1:2007 旋轉電機（牽引電機除外）確定損耗和效率的標準試驗方法
FZ-T 99002-1991 FTW型外轉子三相永磁式同步電動機
GB 10401-1989 永磁式直流力矩電動機通用技術條件
GB/T 4997-1993 永磁式低速直流測速發電機通用技術條件
JB-T 10183-2000 永磁交流伺服電動機通用技術條件
JB-T 3705-1999 永磁低速同步電動機通用技術條件
1.1.3. 試驗項目
序號 | 檢查試驗項目 | 型式試驗項目 | 選配試驗 |
1 | 絕緣電阻的測定 | 絕緣電阻的測定 | 噪聲的測定 |
2 | 繞組在初始冷狀態下直流端電阻的測定 | 繞組在初始冷狀態下直流端電阻的測定 | 振動的測定 |
3 | 耐電壓試驗 | 耐電壓試驗 | 轉動慣量的測定 |
4 | 空載試驗 | 空載試驗 | 空載電流和空載損耗的確定 | 軸電壓的測定 |
鐵耗和分摩耗之和的確定 |
空載反電動勢確定 |
5 | 堵轉試驗 | 堵轉試驗 | 堵轉電流和堵轉轉矩的確定 | / |
6 | / | 負載試驗 | 損耗的確定 |
效率的確定 |
7 | 熱試驗 |
8 | 失步轉矩的測定 |
9 | 牽入轉矩的測定 |
10 | *小轉矩的測定 |
11 | 超速試驗 |
12 | 短時過轉矩試驗 |
13 | 可根據用戶要求定制其他試驗項目 |
