家用電器電機空載耐久測試

一．系統概述：
在電機的研發或批量生產中，需要對電機的壽命進行測試，電機壽命測試系統，可以完成多臺或者根據客戶要求電機的壽命自動測試和數據管理。

二．系統構成示意圖：

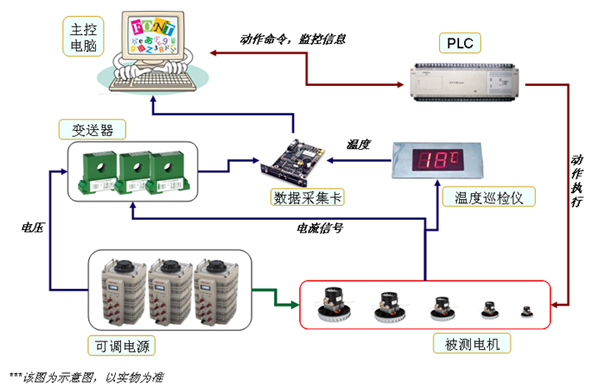

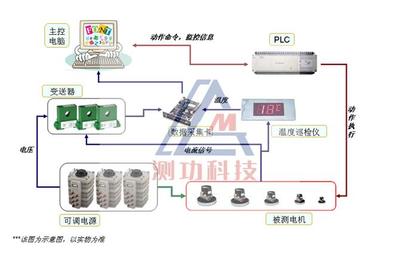

1. 方案一：數據采集卡，集中式，外觀整潔；

硬件說明：
? 【主控電腦】:工業電腦，專用軟件可以記錄分析各項測試數據，自動導出表格，無需抄數據；預留標準程序接口，將來可以二次開發，實現遠程控制；
? 【PLC】：根據電腦指令執行相應的動作，保證執行的準確性；同時作為一個運行的單元，和電腦互為監控，保證系統的安全運行；
? 【數據采集卡】：數據的采集，速度快，集成度高；
? 【變送器】：將電壓、電流信號轉換成0-5V信號；
? 【溫度巡檢儀】：溫度巡檢，可以設定積分時間，加快反應速度；
  【被測電機】：更換夾具，可以測試多型號電機；

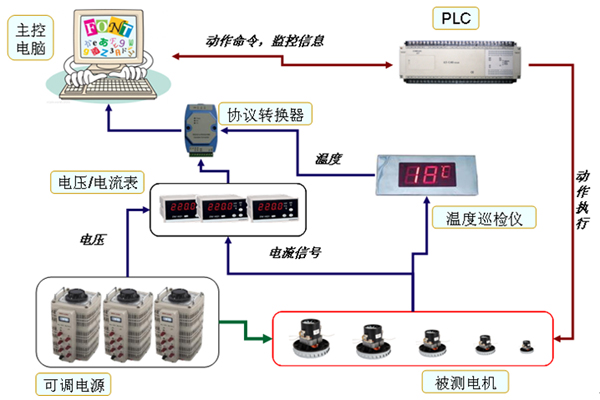

2. 方案二：RS485網絡，分散式；

硬件說明：
? 變送器+數據采集卡  電壓/電流表+RS485轉換器；
? 后者*點：通訊線路簡單，系統搭建和分拆容易，備件成本低；而前者集中度高；備件成本高；
? 后者不足：通訊速度影響系統的反應時間；前者數據讀取的反應速度快；后者通過上線限報警可以解決這個問題，同時使用的PLC數據點數較多；成本較高；
3. 方案三：在方案二的基礎上，無軟件，簡化版；

三．測試流程

1. 測試流程—啟動
? 順序啟動，防止大的電流波動；
? 在啟動之前，先進行電壓的偵測，是否和軟件預設的電壓相同，如果不同，則自動停機，并點亮報警燈；防止燒壞吸塵器；
? 允許多種電壓同時測試，但每組電壓必須一致；
? 對開機瞬間的電流超限進行過濾；
? 對于周期運行的測試，軟件自動記錄上次的狀態，暫停后啟動，可以繼續原來的狀態繼續進行測試，無需重新手動復位吸塵器等；
2. 測試流程—運行
? 讀取電流、電壓、溫度數據，并計算功率值，按用戶設定時間間隔記入數據庫，并累計測試時間；
? 比較并記錄**，*小電流，電壓，功率值，并記錄發生的時間點；
? 當電流,電壓，功率超出上下限時或溫度超出上限，停機，并記錄時間點和停機原因；
? 可以設定電機持續運轉或周期性動停運轉，例如加電8分鐘，停2分鐘，周期參數可以由客戶指定；

3. 測試流程—停止，用戶界面
?  超限停止，如上所述。
?  當被手工停止的時候，記錄停止原因和停止時間，并作提示
?  當預設的測試時間完成，停止電機測試
四．系統安全設計
?  硬件安全設計
?  電氣安全：空開，保險絲等均采用品牌產品；
? 調壓器：保證良好散熱及防止灰塵堆積；
? 接觸器+熱繼電器，保證在短路時及時切斷電源；
? 電壓電流表設定過壓過流輸出報警自動切斷電源；
? 溫度報警：當系統溫度超過警戒溫度時，自動切斷電源；
? 軟件安全設計：
? PLC和電腦互為監控，當一方有故障時，另一方可以發出停機指令，及時切斷電源；
? 電腦定時掃描各項參數，并作記錄分析，當發現有參數超標時（比如電流過高或過低），立刻發指令停止異常的電機；
? 軟件數據庫可以自由導出和備份，以保證數據安全；
