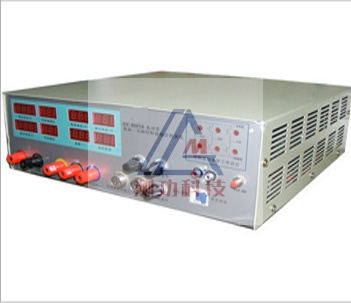

電動車控制器檢測儀
電動車控制器測試儀
電動自行車中影響質量的*主要的部件是電機和控制器，當電機確定后，控制器的質量就決定了電動自行車的運行好壞?？刂破鞯馁|(zhì)量由其控制特性和可靠性兩方面決定?？刂铺匦灾饕鸽姍C(jī)運轉的平穩性、調速特性和負載能力。運轉的平穩性除與電機機械和裝配質量有一定的關系外，還與控制器、電機間的匹配及采用的控制技術有密切的關系。而控制器的可靠性與采用的元器件、電路設計、裝配質量等因素有關，其中，更主要是與控制器所用的功率驅動管的負載能力*為重要。在行駛中，控制器的驅動管處于大電流的開關運行過程，因此，從某種意義上講，驅動器的帶負載運行能力是控制器*重要的技術指標。
在我們?cè)O(shè)計電動自行車用直流有刷、無刷電機控制器時，為方便對控制器的質量和負載運行能力進行測試，設計了本儀器。
一、 技術指標：
1、 輸入*高電壓：80.00V
2、 輸出*高電壓：80.00V
3、 **輸出電流：40.00A
4、 電壓測量精度：±0.05V
5、 電流測量精度：±0. 1A
6、 溫度測量范圍：0---76℃，±1℃
二、功能介紹
1、 能對24V，36V，48V的控制器進行檢測。
2、 啟動性能測試，檢測控制器啟動性能是否合格。
3、 限流值測試：檢測控制器限流保護值。
4、 欠壓值測試：檢測控制器的欠壓保護值。
5、 負載測試：控制器在額定負載下運行，檢測控制所有功能的工作情況。
6、 功率驅動管檢測：檢測控制器所用驅動功率管的負載能力。
7、 檢測電機的霍爾元器件的質量、電機的相位。
8、 檢測控制器的內部溫度。
9、 本設備可外置直流穩壓電源，可對控制器進行老化實驗。
三、 功能簡述
1、 儀器內部電腦模擬電機的運轉特性，無需外接電機的情況下可測有刷無刷控制器的限流保護值。（測量時間不能超過2分鐘）
2、可測量控制器的實際限流及欠壓保護值，又可直觀顯示被測無刷控制器的電相角、轉把的啟動電壓點、保護電壓點及無刷控制器霍爾線的工作電壓是否正常。
3、以高亮度的發光二極管顯示無刷控制器每一只功率管的工作情況，有無開路、短路等。
4、帶有溫度探頭，可直接測量控制器溫升情況。
5、可測量無刷控制器的速度輸出電壓信號是否正常。
四、 操作方法
1、 接上220V電源，并打開儀器后面的電源開關，此時正常顯示參數:輸出電壓：0000，控制器相位60℃，轉把電壓0，霍爾電壓0，輸出電流0，模式0，溫度（有接探頭時為當前溫度，否則為0）電機轉速為0。
2、 接上外部穩壓電源，紅色接正極，黑色接負極，并觀察面板上的輸出電壓是否有顯示，如果測量的控制器為48V，則需要調節外接電源的電壓在48V，如果測量的控制器為36V，則需要調節外接電源的電壓在36V，如用電池作電源，則48V接4只串聯12V電池，36V接3只串聯12V電池。如需老化測試，要保證電池容量充足。（注意電源極性不能反接否則會損壞本儀器）。
3、 按圖連接控制器的電源接頭，并按顏色對接三相線，轉把信號線，霍爾信號線。測量前，先把檢測開關打到欠壓測試的位置，轉把調節，反時針旋轉到*小，功率調節也是反時針調到零位。確認各電源線、相線、及轉把信號線、霍爾信號線連接正確。如果被測控制器相位已知是120度，則按住“120/60按鈕”直到儀器上的控制器相位欄顯示為120度。正確連接好后，霍爾電壓應有4V左右，如果沒有則可能信號線沒接好。
開始進行測試
（一）、 轉把啟動及關斷電壓測試
緩慢旋轉轉把旋鈕，此時轉把電壓欄顯示相應上升的電壓，在轉把緩慢調節過程中，若6只功率管顯示燈突然點亮?xí)r，此電壓點為控制器的轉把啟動電壓。繼續旋轉轉把，此時6只功率管顯示燈，由暗到*亮，有些廠家的控制器在轉把電壓高于3.9V時，會關閉輸出，此時6只功率管顯示燈會全滅。
（二）、 過流測試
檢測開關打在“過流測試”狀態當轉把調到3.8V或**值，然后緩慢順時針轉動功率調節器旋鈕，可以觀察到電流慢慢上升，當電流上升到一定程度并保持此狀態時，或控制器發出吱吱叫時這時電流值為控制器過流保護值。
（三）、 欠壓保護測試
檢測開關打在“欠壓測試”狀態,功率調節旋鈕(逆時針)調到*小值,電壓調節旋鈕(順時針)調到**值,轉把(順時針)緩慢調到**值，面板6只功率管顯示燈應由暗到*亮，，緩慢調節電壓調節旋鈕，此時可觀察到輸出電壓在緩慢下降。當轉到某個位置時，功率管指示燈突然熄滅，此時電壓為欠壓電壓點，如果沒看清楚電壓值是多少，可以重復再測試幾遍。
（四）、溫度測量
連接好溫度探頭，并放在緊貼在控制器外殼上，固定好，就可以
測試溫度直接在面板上顯示。
五、 注意事項
1、 開電源，儀器后面的風扇運轉時，才能進行工作否則會造成儀器損壞。
2、放完電后請及時將電池連接線斷開，然后關斷220V電源。
3、儀器工作時嚴禁覆蓋，堵住風扇口，請勿將風扇口緊靠墻壁。風扇不轉，請禁止繼續使用。
4、 作環境溫度《38，盡量避免酸霧空間，以免元件腐蝕。
5、 該產品屬于精密儀器，內有高壓，請勿磁摔，非專業人員不得開箱維修。
六、保修
保修范圍：
a) 產品由于制造或材料質量方面的原因造成損壞而需
要更換元器件。
b) 產品正常使用情況下發生故障。
保修期限：
本產品修期限為一年，自產品購買日起計算。
非保修內容：
A、超過保修期限。
B、因使用不當，人為損壞或是由非專業人員錯誤維修導致?lián)p壞。
C、遺失保修卡或保修卡無登記購買日期。
