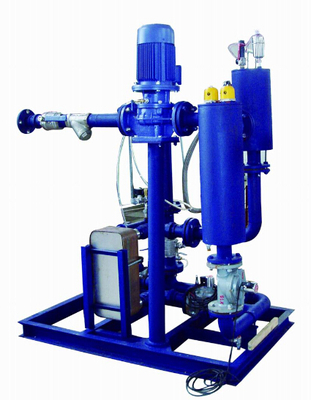

發動機冷卻液恒溫系統

系統介紹：

   發動機冷卻液的溫度采用閉式外循環冷卻控制方式。即系統中溫度傳感器對發動機冷卻液的溫度進行采樣，并反饋給溫控器，溫控器降采樣的溫度與設定的溫度進行比較，然后通過比例調節閥以改變進入系統換熱器的冷卻水流量來控制發動機冷卻液溫度，使其接近或達到設定溫度。系統設有膨脹水箱，膨脹水箱可使發動機冷卻液在系統中保持一定的水位高度。當水位低于低液位時，電磁閥自動開通，補充水經過濾器和電磁閥對膨脹水箱進行補水，高液位時電磁閥自動關閉，補水結束。系統設有減壓閥，當系統壓力超過 0.05Mpa時減壓閥釋放，以確保發動機正常工作。系統控制器采用了以微處理器為核心的智能化溫控器，運用數字PID控制技術對溫度進行調節控制，通過操作面板進行溫度設定和顯示。

  用戶可以利用計算機RS232／485串行接口進行系統參數調整或設定及程序控制。

  冷卻液恒溫是為發動機試驗提供一個恒定進液溫度的控制裝置。該裝置恒定溫度在允許的工作范圍內可以通過溫控表任意設定。

該裝置選用列式管型冷卻器作為熱交換單元，小車型結構，可以緊靠發動機安裝。電控系統全部選用進口溫度傳感器，調節閥、溫控儀和補液閥。

系統具有自動補液或手動補液功能。整套系統具有結構緊湊，穩定可靠，易拆洗，響應快，精度高的特點。

技術指標

（1）適用發動機工作范圍：100~250Kw(范圍以外的發動機需換不同的冷卻器)

（2）控制精度：        ±2℃

（3）冷卻進水壓力：    ≥0.2Mpa

（4）環境溫度：        0~45℃

（5）相對溫度：        ＜95%

（6）電源電壓：       220V±10%

（7）尺寸重量：       長×寬×高 720×720×1900mm，重量  60kg
