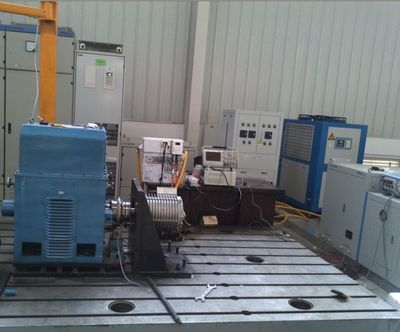

一 電機及控制器試驗臺架概述
1、電機及控制器測試系統介紹
試驗臺架主要由四部分組成:電力測功機、電力測功機控制系統、驅動電機及控制器測試系統、電機供電電源。本系統采用電力測功機作為負載(電力測功機控制系統控制電力測功機改變負載大小,滿足各種標準的測試要求),可以測試驅動電機及控制器在不同負載狀態下的各項參數(驅動器的輸入電壓、電流、功率,驅動器輸出電壓、電流、功率以及電機輸出轉矩、轉速、功率和整機效率、驅動器效率、電機效率、及電機特性曲線等)。
2、系統特點
(1)本系統自動化程度高、操作簡單,可以通過軟件一鍵完成測試,自動生成測試曲線、報告;
(2)電力測功機可以四象限運行,既可以作為發電機(負載)運行,也可作為動力機(驅動)運行,正反轉皆可。
(3)節能:被試電機所輸出的功率通過變頻器與能量回饋單元濾波后,返回電網后又供給被試電機用;(不需要通水冷卻)
(4)負載控制穩定性好,可進行恒轉速或恒轉矩控制,控制精度高;
(5)系統測試精度高,測量范圍寬,測試重復性好;
(6)測試參數全,系統能測試驅動器的輸入電壓、電流、功率,驅動器輸出電壓、電流、功率以及電機輸出轉矩、轉速、功率和整機效率、驅動器效率、電機效率;
3、系統測試參數
(1)驅動器的輸入電壓、電流、功率
(2)驅動器的輸出電壓、電流、功率、功率因數、頻率
(3)電機的輸出轉矩、轉速、功率
(4)驅動器效率、電機效率、電機總效率
二 常規測試項目
1、空載試驗
2、堵轉轉矩和堵轉電流試驗
3、電機轉矩轉速特性及效率試驗
4、驅動特性
5、饋電試驗
6、*高工作轉速試驗
7、超速試驗
8、溫升試驗
9、電壓波動試驗
10、電機控制器保護能力試驗(過流、過載)
11、電機控制器效率試驗
12、峰值功率試驗
13、額定功率測取試驗
14、其他用戶特殊要求定制功能
