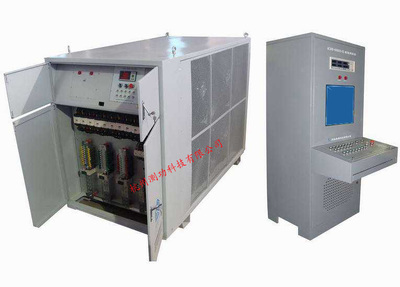

發電機負載測試系統

發電機負載測試柜功能介紹：
發電機組智能測試系統可以精確測試各類發電機組的輸出功率與帶載能力，主要對發電機組所有電參數包括動態參數進行測試，由測控和負載柜兩部分組成，與上位計算機配合使用，實現智能化，自動完成對發電機組所有電參數的專項測試，同時生成圖表、曲線及檢測報告，全面脫離手工操作（自動/手動/步進可選）。

   主要特點及功能

1、可測量發電機穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等基本功能。

2、具有諧波分析功能，能同時分析電壓、電流2～40次諧波含量及總諧波含量；電能累計功能。

3、發電機整定測試、波動測試、瞬態測試（負載突加、負載突卸）功能，能自動測試負載突變時電壓**、*小值，電流max、*小值，頻率max、*小值，以及恢復時間。

4、具有電壓錄波功能，再配有光電隔離RS485/RS232串口通訊功能，串口功能。

5、不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量。

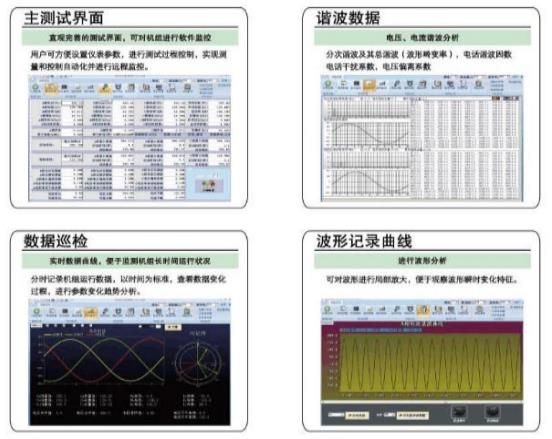

6、與上位計算機配合使用，可以自動完成發電機所有電參數的測量。自動生成各種圖表、曲線及檢測報告。數據內容豐富，報表適用性強，并且可以根據用戶需要署名、變更格式等。

7、有4組負載控制功能，每組可以控制25%的負載，可以組合成25%、50%、75%、100%四種負載形式或根據需要自行設定。

8、負載控制功能，可以完成負載突加、突卸功能。

9、具有加載感性或容性負載的功能（根據用戶需要，單獨設計）。

10、以上控制既可以通過計算機自動控制,又可以在面板上手動控制。

11、配備三路環境溫度、濕度、大氣壓力傳感器接口，自動完成環境溫度、濕度、大氣壓力的測量、顯示及上傳。

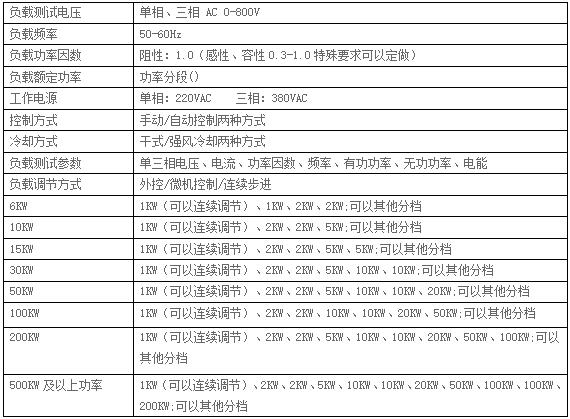

發電機負載柜技術參數

發電機測試儀介紹及技術參數

發電機專用測試儀是為電機測試所制作的專用儀表。測試儀采用高速、流水線結構的ARM內核、運算速度可達72M的32位處理器，同時配備了速度為200k的高速A/D進行采樣。設計廣泛采用了高度集成芯片，使得整個儀表內部結構緊湊、簡單。同時提高了整機的高可靠性和準確度。采用5.6大屏幕彩色液晶顯示（圖文顯示）。

本測試儀符合以下標準要求,并按照以下要求對發電機進行測試。

GB/T 2820-1997 往復式內燃機驅動的交流發電機組；

GB 2820-2009   工頻柴油發電機組通用技術條件；

GJB 1488-1992   軍用內燃機電站通用試驗方法；

GJB 235A-1997   軍用交流移動電站通用規范;

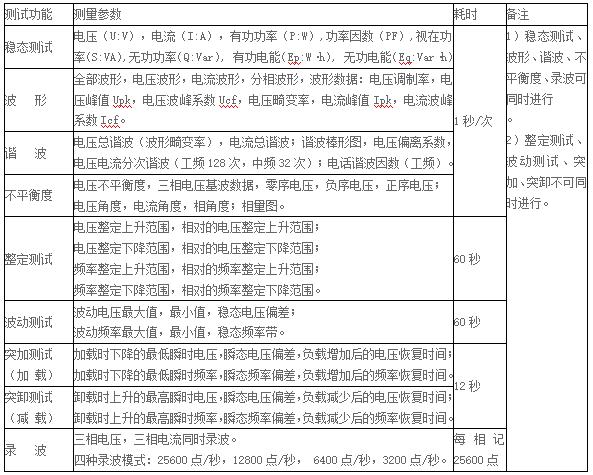

測試項目及測試參數
