小尺寸扭矩功率儀

 1.基本技術規格

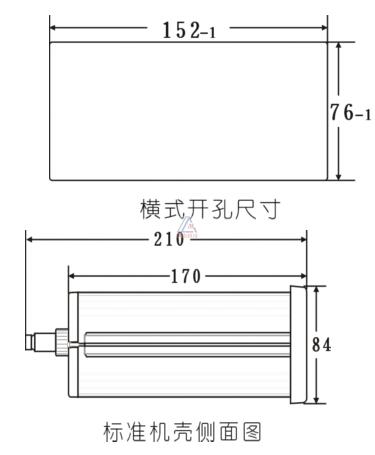

l尺寸：A外型盤裝160x80x170mm，包括液晶顯示和數碼管顯示2種；

l液晶顯示的儀表，全中文 操作界面，設置方便 ，背光長亮，白天或夜晚都能直觀讀數，在 室外，液晶顯示比數碼管顯示的儀表看的更清楚。

l儀表電源：220VAC   功耗：低于15VA

l使用環境：-10℃~70℃，濕度0~90%RH,不結露。

l測量分辨率：儀表內部測量分辨率可達1/1000000,顯示分辨率受5位顯示數碼管限制，顯示分辯率為1/120000.

l測量速度：每秒25次

l顯示范圍：

扭矩測量：-99999~99999N.m，顯示取絕對值：0~99999N.m，小數點位置可設定

轉速顯示：0~99999，小數點位置可設定

功率顯示：0～99999，小數點自動調節

l脈沖輸入信號：各種NPN、PNP、OC門輸出的傳感器信號、接近開關，旋轉編碼器

l測量頻率：  轉速脈沖輸入0.3Hz～20KHz

　　         扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60KHZ

        l測量刷新頻率：每秒30次，適用于快速反應場合。

   l標配變送輸出

ü光電隔離

ü2路4mA~20mA直流電流輸出。輸出分辨率：1/4000；誤差小于±0.2% F.S，負載能力：小于等于600Ω

ü外供電源

n±15VDC或24VDC二者選其一，負載能力大于300mA

l標配串口通訊

  √光電隔離

 √RS232和RS485二者選其一，不指定默認標配RS485串口

l可選配串口打印功能，配接標準的的串口打印機，直接支持中文型，中文型打印形式安排可根據客戶要求做改動。

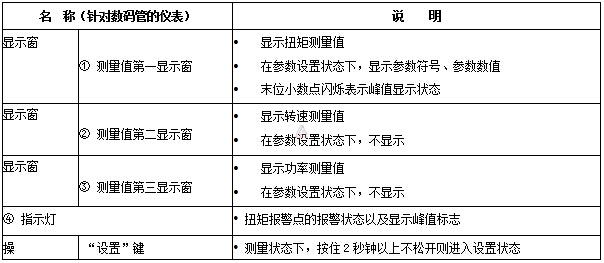

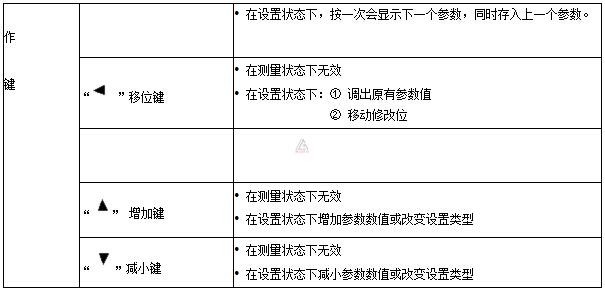

2、儀表功能介紹

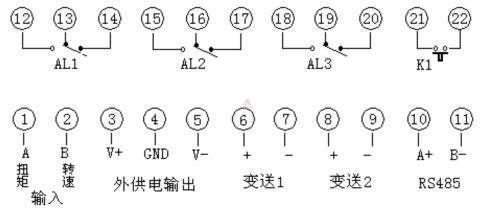

4、接線說明
