一、概述:
本系列扭矩傳感器是應石油鉆機的要求,在標準測扭應變傳感器的基礎上研制開發的專門用于石油鉆機有關傳動軸傳遞扭矩參數的扭矩傳感器。本系列扭矩傳感器可以測量靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,傳遞信號時與是否旋轉，轉速和轉向無關。

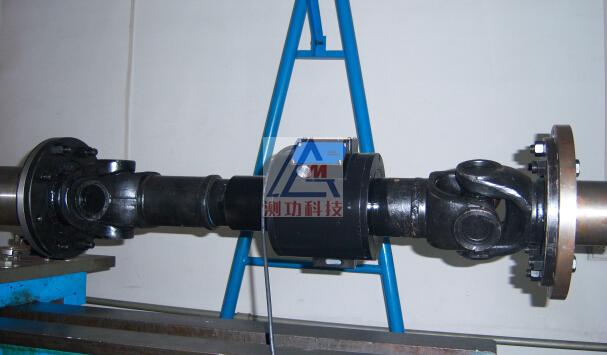

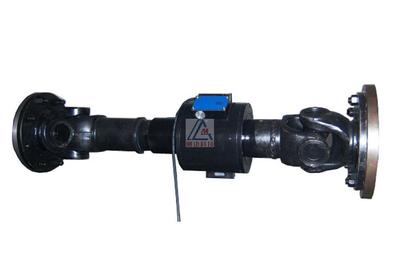

本系列扭矩傳感器直接利用石油鉆機的有關萬向軸作為扭應變傳感彈性體,將應變片粘貼在萬向軸上作為扭應變傳感器，將扭矩信號耦合器直接固定在萬向軸上。
本系列扭矩傳感器的能源及信號的傳遞都采用了非接觸的方式,因此本型號扭矩傳感器可以適應長時間,高轉速運轉.
二、特點：
1. 既可以測量靜止扭矩信號，也可以測量旋轉轉矩信號；
2. 既可以測量靜態扭矩信號，也可以測量動態扭矩信號；
3. 精度高，穩定性好；
4. 體積小，重量輕，易于安裝；
5. 不需反復調零即可連續傳遞正反轉扭矩信號；
6. 沒有集流環等磨損件，可以高轉速長時間運行；
7. 抗干擾性強；
8. 可任意位置,任意方向安裝;
三、CG-02系列扭矩傳感器應用范圍
1. 傳遞電動機、內燃機等旋轉動力設備的輸出扭矩及功率。
2. 傳遞發電機、風機、泵、攪拌機、減速器、變速器、卷揚機、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率。
3. 傳遞各種機械加工中心、自動機床工作過程中的扭矩。
4. 傳遞各種旋轉動力設備系統所產生的扭矩及效率。
四、CG-02扭矩傳感器技術指標
1.工作范圍：100Ｎ·m-數萬Ｎ·m
2.精 度：±0.5%（Ｆ·Ｓ）;
4.環境溫度：0℃-50℃
5.頻率響應：100 μs
6.輸出信號: 頻率方波,電平幅度:0—12V,負載電流:0—10MA(也可以選配F/V轉換器得到1—5V電壓信號或4—20MA電流信號)
零 扭 矩: 10HZ ( 3 V, 12 mA)
正向滿量程: 15HZ ( 5 V, 20 mA)
反向滿量程: 5HZ ( 1 V, 4 mA)
7. 信號電纜 :1 黑：0V，2 紅：+15V，3藍：-15V，4灰：轉速， 5黃：扭矩。
五、CG-02扭矩傳感器工作原理

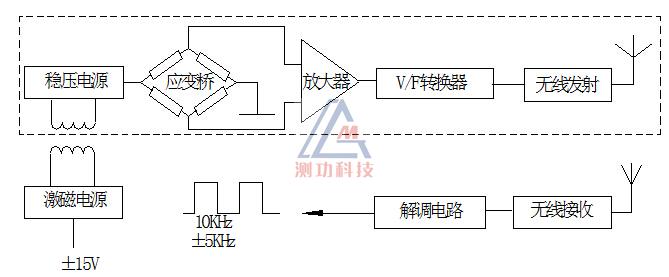

本系列扭矩傳感器的電源供應由設在標準應變橋扭矩傳感器上的一組環型變壓器提供的感應電壓經過軸上整流,穩壓電路變換成高穩定性的直流電壓。
該電壓既供給標準應變橋扭矩傳感器的應變橋作為橋壓，也供給軸上電路作為
工作電壓。應變橋檢測到的mＶ級扭矩信號被高精度儀表放大器放大至ＫmＶ級強信號,再經過Ｖ/Ｆ轉換器變換成與扭應變成正比的方波信號。通過軸上的無線發射器,非接觸地傳遞到軸外的無線接受器上，再通過解調就還原成與Ｖ/Ｆ轉換出的方波同頻率的數字信號，其相位差約１μＳ以下,一般可以忽略不計。
本系列扭矩信號耦合器由于是變壓器感應供電，可以長期工作,廣泛應用于電機、發電機、減速機、柴油機的扭矩監測。
由于輸出方波頻率信號為高電平，抗干擾能力強，可以不通過Ａ/Ｄ轉換可以直接送進計算機或ＰＬＤ進行處理,使用十分方便。
六、CG-02扭矩傳感器安裝使用：
1.用戶將石油鉆機的有關萬向軸拆卸下來運到本公司.并提出詳細的技術指標;
2.本公司按用戶的技術指標設計并生產制造專用扭矩傳感器；

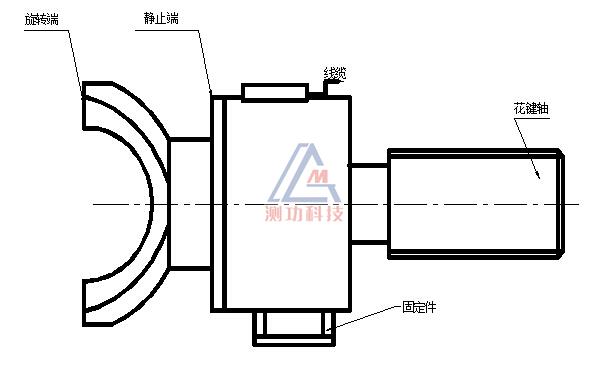

3.用戶將專用扭矩傳感器按原來位置安裝可靠,并將傳感器上的固定件與基座軟連結可以在180度內擺動.
4.接通電源即可工作.
七、信號處理
（1） 直接將扭矩頻率信號送給計算機或PLC進行處理；
（2） 外接CG-90F模塊可將扭矩頻率信號進行F-V轉換成模擬信號送進數據處理器；
（3） 將扭矩頻率信號送給計算機板卡虛擬儀器，實時顯示扭矩與轉速值、扭矩報警值、扭矩**值、輸出輸入功率值與相關曲線。
八、定貨須知：
1． 本系列扭矩傳感器可以根據用戶要求設計成多種非標準結構，以適應各種特殊場合的使用。
2． 本系列扭矩傳感器可以配合標準扭矩傳感器使用，該標準扭矩傳感器可以由用戶提供也可以委托本廠制造。用戶提供時請附檢測報告。
3．本系列扭矩傳感器的性能由于在不斷改進提高，因此本說明書中所列的外形尺寸僅供參考，請用戶在定購時與本公司核實所需型號及規格的準確尺寸。
九．使用注意：
1． 接線必須正確;
2. ±V的范圍不得低于±14.5V 不得高于±15.5V ;
3.信號線輸出不得對地,對電源短路；
4.使用中如有疑問請及時與本廠聯系,保修期之內不得自行拆卸。
銷售一部
