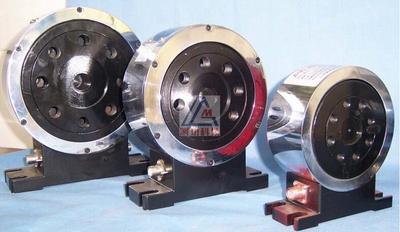

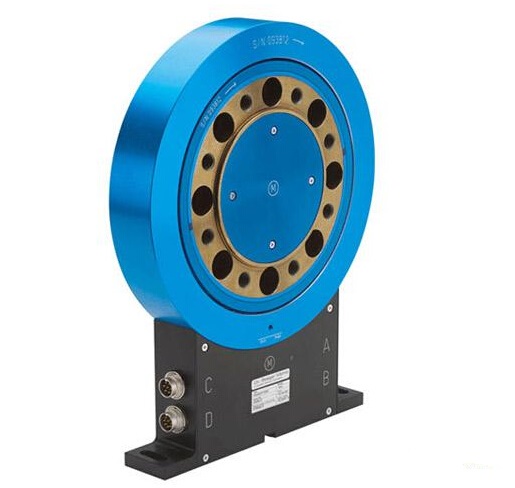

CG-05盤式扭矩傳感器

一、特點：

◆   本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號耦合器。

CG-05型扭矩信號耦合器軸向長度*短形式。

◆   本系列扭矩信號耦合器具備:

1、扭矩測量功能；

2、能源及信號非接觸傳遞功能；

3、輸出信號數字化功能；

4、可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號；

5、傳遞信號時與是否旋轉，轉速和轉向無關；

6、靜止外殼和旋轉盤之間無軸承,可以適應長時間,高轉速運轉；

7、精度高，穩定性好；

8、體積小，重量輕，易于安裝；

9、不需反復調零即可連續傳遞正反轉扭矩信號；

10、沒有集流環等磨損件，可以高轉速長時間運行；

11、抗干擾性強；

12、可任意位置,任意方向安裝。

二、技術指標：

1、量程范圍：5、10、20、50、100、200、500、1000、2000、3000、5000、10000、20000Nm；分十三個量程，三種外形尺寸 ,非標準可定做。

2、精   度:0.5%Ｆ·Ｓ；

3、適用轉速6000轉/分以下.

4、環境溫度：０℃-５0℃

5、頻率響應：100 μs

6、輸出信號: 0-12v方波頻率;

負載電流<10mA.

零 扭 矩:10 KHZ ;

正向滿量程: 15KHZ ;

反向滿量程:5 KHZ；

7、信號插座 : (1)0V. (2)+15V. (3)-15V. (4)空 ．(5)扭矩信號.

三．安裝：

1、CG-05型扭矩信號耦合器由靜止外殼和旋轉盤兩部分組成；

2、將旋轉盤的兩端通過法蘭聯軸器分別與動力或負載聯接；

3、靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!

四、信號處理：

1、使用CG2218D系列扭矩儀表顯示扭矩值。

2、直接將扭矩頻率信號送給計算機或PLD進行處理；

3、轉換為4—20mA或1—5V模擬信號。

五、使用注意：（徑向跳動不得大于0.5mm!）

1、接線必須正確;

2、±15V的范圍:不得低于±14.5V不得高于± 15.5V ;

3、信號線輸出不得對地,對電源短路,輸出電流不大于10mA;

4、屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。

5、使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
